Bewegliche Einpressmutter (LAS/LAC)

Material

Stahl verzinkt oder Edelstahl

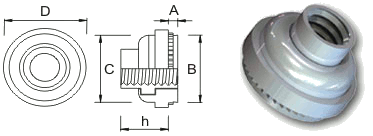

Abmessungen (mm)

Gewinde & Steigung

M3 0.5

M4 0.7

M5 0.8

M6 1.0

Code

1

2

1

2

1

2

2

A max

0.97

1.37

0.97

1.37

0.97

1.37

1.37

Minimale Blechstärke

1

1.4

1

1.4

1

1.4

1.4

Montageloch Ø ±0.08

7.4

9.4

10.31

13.1

B max

7.38

9.38

10.29

13.08

C max

7.4

9.3

10.3

13.8

D ±0.4

9.14

11.2

11.94

15.3

h max

4.83

5.33

6.86

7.9

Mindestabstand
Lochmitte
zum Blechrand

7.62

8.64

9.14

11.0

Verfüghbare Längen

Code / Gewinde

M3

M4

M5

M6

-1

ST A2

ST A2

ST A2

-2

ST A2

ST A2

ST A2

ST A2

ST – Stahl verzinkt
A2 – Edelstahl A2

Leistungsdaten

Gewinde & Steigung

M3 0.5

M4 0.7

M5 0.8

M6 1.0

Code

1

2

1

2

1

2

2

Blechstärke

1

1.6

1

1.6

1

1.6

1.6

Test-Material – kaltgewalzter Stahl

Ausdrückkraft (N)

1341

1340

1338

1784

1789

2009

2226

Verdrehfestigkeit (Nm)

9.7

17

17.1

22.8

16.9

22.9

36.9

Mindestens 0.4mm Bewegungsfreiheit in allen Richtungen vom Zentrum -  0.8mm maximal.
